其实T型螺栓和U型螺栓根本不是一个类型的产品，把它们二个螺栓放在一篇文章里来介绍，其实是因为二个产品的名称有点类似，在紧固件产品中，前面用一个字母来描述 一个螺栓的情况并不多见，而其中最具代表性的产品就是这个T型螺栓和U型螺栓了。 T型螺栓(锤头或锤型螺栓)的材料目前只提供二种，一种是8.8级碳钢T型螺栓，表面黑色或镀锌。另一种是不锈钢304T型螺栓，表面本色。316材料目前没有生产计划。T型螺栓主要用在型材上安装使用，它的头部形状就是一个T型，在型材滑动后可以固定，螺纹处多采用法兰螺母与之配套，旋转螺母时，T型螺栓的头部卡在型材的槽内，螺栓不会同心转动，十分便于安装。T型螺栓 的国标代号用GB/T37来表示，中文全称为T型槽用螺钉，简称为T型螺栓，它的螺纹直径从M5到M12，而市面流的规格多为M6、M8、M10这三种，长度就比较多了，根据设计要求从10毫米到100毫米不等。下面我们来看一下这三款常见的规格技术图纸有哪些要点。

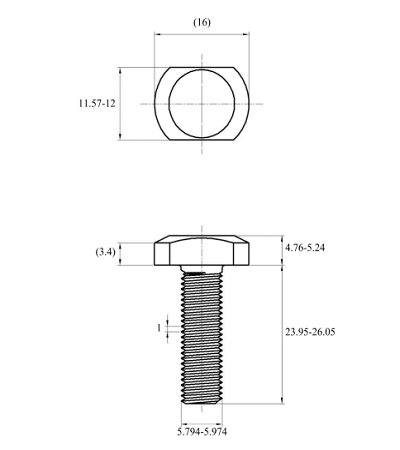

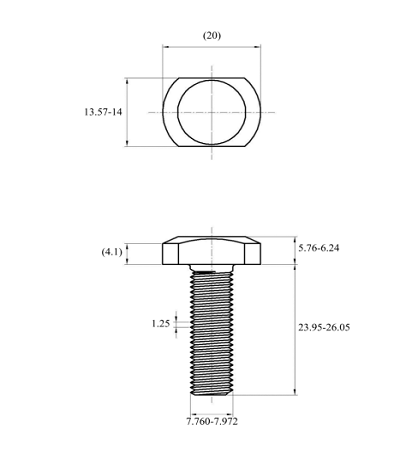

左上图规格为M6*25的T型槽用螺栓，右边为M8*25的T型槽用螺栓，二款规格，螺纹长度一致，区别在于头部的对边和最大外径，限于篇幅，M10T型螺栓就暂且不上图了。 U型螺栓也称为管卡，它就是一个U字型的状态，两头螺纹。主要用于管道的安装，材料和T型螺栓一样，有碳钢镀锌U型螺栓304不锈钢U型螺栓两种选择。U型螺栓在使用中直接卡在管道上，另一头就可以连接其它零件，然后用螺母锁紧，根据安装的形态，也称为骑马螺栓。U型螺栓的国家标准：JB/ZQ4321-1998。 我们同样来二张M6和M8的U型螺栓技术图纸，这样才能比较直观的剖析产品的特点。
左边规格为M6*25的不锈钢U型管卡，它的螺纹是M6，开口33包含杆径，主要用于直径为25毫米的管道使用，将它卡在管径上，另一边再拧上螺母，安装就完成了。右边的规格是M8*25的，螺纹直径M8，同样也是用于25到30毫米的管道上。 U型螺栓在紧固件是的位置有些特殊，主要体现在它的形状和描述它的具体规格的方式。我们描述一颗螺栓，无非就是螺纹直径加上长度就可以了，但是U型螺栓它是卡在管道上使用的，对于U型螺栓开口尺寸以及卡住的长度均有不同的要求，所以并不能简单的用螺纹直径加上长度来描述一颗U型螺栓。 U型螺栓在刚面世时，由于它的安装方式而被称为骑马螺栓，因为它就向一个马鞍一样骑在管道上，可能觉得这个名称实在是跟这种金属紧固件太不协调，后来在标准的制定中，按照它的形状起各为U型螺栓。
上图中就是一个标准的U型螺全实物图，它就是采用一根材料直接弯曲为U字型，尾部二端生产出螺纹，将它卡在一根圆管上，在螺纹端大将卡片装入，拧紧螺母就形成锁紧了。要清楚的描述这一颗U型螺栓的规格，首先是材料，这个倒是跟常用螺栓没什么区别，用于生产U型螺栓的材料无非就是碳钢和不锈钢二种。材料描述的方式和常规螺栓是一样的。然后就是螺纹的直径，和常用螺栓一样，U型螺栓的二端螺纹规格也分为不同的大小，常用的螺纹直径是从M6开始，基本到M12以上就不常用了，所以U型螺栓的螺纹规格并不是太多。然后就是它的跨度尺寸，也就是弯曲下来的这个空间，这个空间是根据管道的直径来的，管道多粗，这个空间就多大，它的公差是采用的正公差，比如是管管直径是80毫米，那么这个空间尺寸会在85毫米左右，这是为了方便U型螺栓卡入管道上。除了这个空间的直径，U型螺栓的度高也是一个需要注明的尺寸，将U型螺栓卡入管道后，露出来的螺纹有多长，取决于后期要在它上面连接什么样的零件。 U型螺栓使用范围很广，特别是在户外的建筑安装和输送设备中使用量很大，根据使用环境的不同，也并不仅仅是只有U型这一种形状，也有方形或是三角型的同类产品，只是U型螺栓是这些形状中比较常见的一种。比如下面这款四方骑马螺栓，其实我们还是称为为U型螺栓。
通常来说，U型螺栓材料如果是碳钢的，它是不分级别的，我们一般会采用Q235的普通材料来生产，表面大多数会电镀锌处理。有些电力设施中，由于使用的环境比较重要，需要U型螺栓具备一定的强度等级，我们会采用45材料来生产，由于是在户外使用，我们还会将U型螺栓进行热镀锌处理，当然这都是根据用户的实际要求来供货，并不是统一执行的强制标准。如果是不锈钢材料，我们采用的都是SUS304材料居多，而316的U型螺栓，目前还没发现市场上是有现货的，如果需要订购316材料的不锈钢U型螺栓，则需要提前下单，安排生产。 |
